Схема подключения солнечных панелей к инвертору: полное руководство

Правильная схема подключения солнечных панелей к инвертору напрямую влияет на эффективность, безопасность и срок службы всей системы. В этой статье разберём общую логику построения схемы, варианты соединения панелей и особенности подключения разных типов инверторов.

Общая схема системы

Типовая солнечная электростанция строится по следующей цепочке:

Солнечные панели → (контроллер заряда, если есть) → аккумуляторы (для автономных систем) → инвертор → нагрузка / сеть

В сетевых (grid-tie) системах без накопителей контроллер заряда и аккумуляторы отсутствуют — панели подключаются напрямую к сетевому инвертору, который синхронизирует выработку с параметрами сети.

Последовательное и параллельное соединение панелей

Последовательное соединение (в строку)

При последовательном соединении панели соединяются «плюс к минусу»: напряжение отдельных панелей складывается, а ток остаётся на уровне тока одной панели. Такой способ позволяет получить более высокое напряжение строки, что снижает потери на кабелях и удобно для входов инвертора с широким диапазоном MPPT.

Параллельное соединение

При параллельном соединении панели соединяются «плюс к плюсу, минус к минусу»: напряжение остаётся на уровне одной панели, а токи складываются. Такой способ применяется, когда нужно увеличить суммарный ток при ограничении по входному напряжению инвертора, либо при объединении нескольких строк.

Что выбрать

На практике чаще всего используется комбинированная схема: панели соединяют последовательно в строки, а несколько строк — параллельно, чтобы получить нужное сочетание напряжения и тока на входе инвертора.

Расчёт совместимости панелей и инвертора

Перед сборкой схемы важно проверить несколько параметров:

• Максимальное входное напряжение инвертора (Vmax) — суммарное напряжение строки (с учётом роста напряжения при низких температурах) не должно превышать этот показатель.
• Диапазон рабочего напряжения MPPT — напряжение строки должно попадать в этот диапазон для эффективного отслеживания точки максимальной мощности.
• Максимальный входной ток на каждый MPPT-вход — суммарный ток параллельно соединённых строк не должен превышать заявленный предел.
• Количество MPPT-входов и строк — определяет, сколько независимых цепочек панелей можно подключить с разной ориентацией или затенением.

Расчёт лучше проверять с помощью калькулятора совместимости от производителя инвертора или панелей — параметры сильно зависят от конкретных моделей.

Пошаговая схема подключения

1. Подключение панелей в цепь. Соедините панели в строки (последовательно) согласно расчёту, используя стандартные разъёмы MC4.
2. Подключение к контроллеру заряда (MPPT/PWM) — актуально для автономных систем с аккумуляторами. MPPT-контроллеры эффективнее PWM за счёт более точного отслеживания точки максимальной мощности, особенно при переменной освещённости.
3. Подключение к аккумуляторам — с соблюдением полярности и защитой предохранителем на линии АКБ.
4. Подключение инвертора к нагрузке — выходные клеммы инвертора соединяются с распределительным щитком или отдельной группой потребителей.
5. Установка защитных устройств — предохранители и разъединители постоянного тока на стороне панелей, автоматические выключатели и УЗО на стороне переменного тока.

Типы инверторов и особенности подключения

• Строковый инвертор — подключается к одной или нескольким строкам панелей через MPPT-входы; оптимален для объектов с равномерным освещением всей площади панелей.

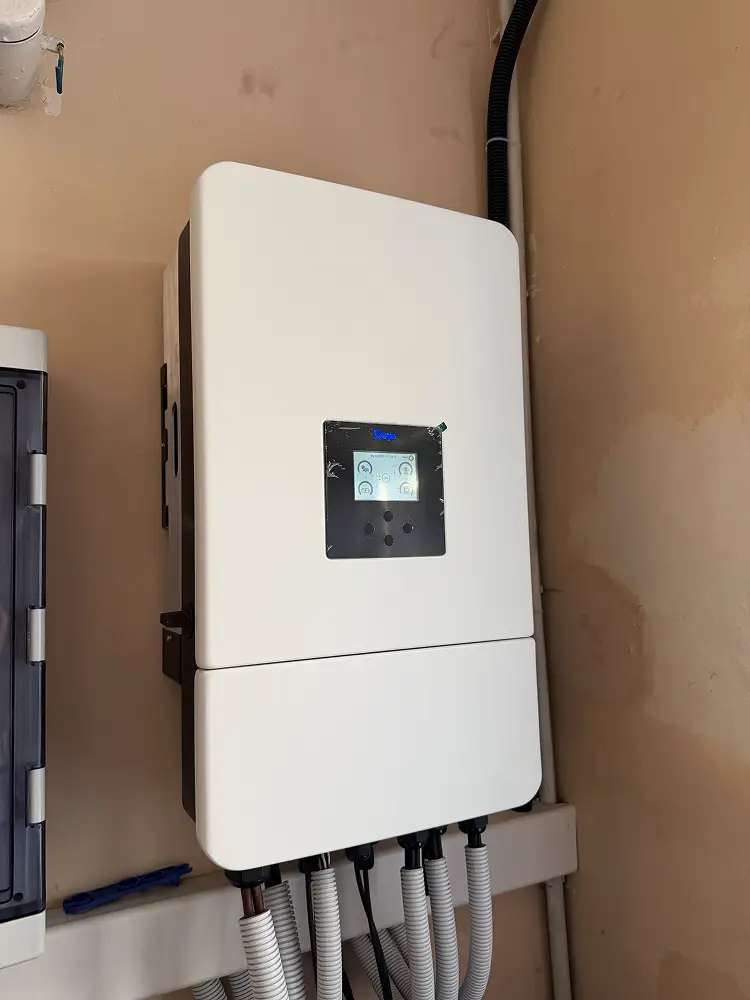

• Гибридный инвертор — совмещает функции сетевого инвертора и контроллера заряда аккумуляторов, позволяя работать как автономно, так и совместно с сетью.
• Микроинвертор — устанавливается отдельно на каждую панель (или пару панелей), преобразуя постоянный ток в переменный непосредственно на месте. Такая схема минимизирует потери от частичного затенения отдельных панелей, но обходится дороже в пересчёте на систему в целом.

Схемы для разных типов систем

• Grid-tie (сетевая) — панели подключаются к сетевому инвертору, который синхронизируется с частотой и фазой сети и отдаёт выработанную энергию в общую сеть или на текущее потребление объекта. Работа возможна только при наличии внешней сети.
• Off-grid (автономная) — панели через контроллер заряда подключаются к аккумуляторам, от которых автономный инвертор питает нагрузку независимо от наличия внешней сети.
• Гибридная — совмещает оба режима: система может работать от сети, от аккумуляторов или от панелей одновременно, автоматически переключаясь между источниками в зависимости от условий (наличие сети, уровень заряда АКБ, текущая выработка).

Техника безопасности при работе с цепями постоянного тока

Цепи солнечных панелей могут иметь напряжение постоянного тока, значительно превышающее привычные бытовые 220В — суммарное напряжение нескольких панелей, соединённых последовательно, нередко достигает нескольких сотен вольт. Работа с такими цепями требует специальных навыков и средств защиты:

• Никогда не разъединяйте цепь под нагрузкой без разъединителя постоянного тока, рассчитанного на соответствующее напряжение.
• Превышение максимального входного напряжения инвертора может вывести его из строя и создать пожароопасную ситуацию.
• Используйте только сертифицированные разъёмы и кабели, рассчитанные на постоянный ток соответствующего напряжения.
• Для проектирования и монтажа систем средней и высокой мощности рекомендуется привлекать квалифицированного специалиста — самостоятельный расчёт схемы без должного опыта повышает риск ошибок с серьёзными последствиями.

Типичные ошибки монтажа

• Перепутанная полярность при соединении панелей или подключении к контроллеру/инвертору.
• Превышение допустимого входного напряжения инвертора — особенно актуально при низких температурах, когда напряжение панелей растёт.
• Несоответствие сечения кабеля расчётному току цепи.
• Отсутствие разъединителя постоянного тока, что затрудняет безопасное обслуживание системы.
• Смешивание панелей разных моделей или с разной степенью затенения в одной строке без учёта влияния на общую выработку цепи.

Часто задаваемые вопросы

Можно ли подключать панели разной мощности в одну строку? Технически возможно, но при последовательном соединении ток строки ограничивается панелью с наименьшим током, что снижает общую эффективность. Рекомендуется использовать панели одной модели в рамках одной строки.

Что произойдёт, если превысить максимальное входное напряжение инвертора? Это может привести к повреждению инвертора и создать риск возгорания — важно всегда учитывать рост напряжения панелей при низких температурах при расчёте длины строки.

Нужен ли контроллер заряда, если система работает без аккумуляторов (grid-tie)? Нет, в сетевых системах без накопителей энергии контроллер заряда не требуется — панели подключаются напрямую к сетевому инвертору.

Чем отличается MPPT-контроллер от PWM? MPPT-контроллер отслеживает точку максимальной мощности панели и преобразует избыточное напряжение в дополнительный ток, что даёт более высокую эффективность по сравнению с PWM-контроллером, особенно при переменной освещённости и температуре.
