Схема підключення сонячних панелей до інвертора: повний посібник

Правильна схема підключення сонячних панелей до інвертора безпосередньо впливає на ефективність, безпеку та термін служби всієї системи. У цій статті розберемо загальну логіку побудови схеми, варіанти з’єднання панелей і особливості підключення різних типів інверторів.

Загальна схема системи

Типова сонячна електростанція будується за таким ланцюжком:

Сонячні панелі → (контролер заряду, якщо є) → акумулятори (для автономних систем) → інвертор → навантаження / мережа

У мережевих (grid-tie) системах без накопичувачів контролер заряду та акумулятори відсутні — панелі підключаються напряму до мережевого інвертора, який синхронізує вироблення з параметрами мережі.

Послідовне і паралельне з’єднання панелей

Послідовне з’єднання (у рядок)

При послідовному з’єднанні панелі з’єднуються «плюс до мінуса»: напруга окремих панелей складається, а струм залишається на рівні струму однієї панелі. Такий спосіб дозволяє отримати вищу напругу рядка, що знижує втрати на кабелях і зручно для входів інвертора з широким діапазоном MPPT.

Паралельне з’єднання

При паралельному з’єднанні панелі з’єднуються «плюс до плюса, мінус до мінуса»: напруга залишається на рівні однієї панелі, а струми складаються. Такий спосіб застосовується, коли потрібно збільшити сумарний струм за обмеження вхідної напруги інвертора, або при об’єднанні кількох рядків.

Що обрати

На практиці найчастіше використовується комбінована схема: панелі з’єднують послідовно в рядки, а кілька рядків — паралельно, щоб отримати потрібне поєднання напруги та струму на вході інвертора.

Розрахунок сумісності панелей та інвертора

Перед збиранням схеми важливо перевірити кілька параметрів:

• Максимальна вхідна напруга інвертора (Vmax) — сумарна напруга рядка (з урахуванням зростання напруги за низьких температур) не повинна перевищувати цей показник.
• Діапазон робочої напруги MPPT — напруга рядка має потрапляти в цей діапазон для ефективного відстеження точки максимальної потужності.
• Максимальний вхідний струм на кожен MPPT-вхід — сумарний струм паралельно з’єднаних рядків не повинен перевищувати заявлену межу.
• Кількість MPPT-входів і рядків — визначає, скільки незалежних ланцюжків панелей можна підключити з різною орієнтацією чи затіненням.

Розрахунок краще перевіряти за допомогою калькулятора сумісності від виробника інвертора чи панелей — параметри сильно залежать від конкретних моделей.

Покрокова схема підключення

1. Підключення панелей у коло. З’єднайте панелі в рядки (послідовно) згідно з розрахунком, використовуючи стандартні роз’єми MC4.
2. Підключення до контролера заряду (MPPT/PWM) — актуально для автономних систем з акумуляторами. MPPT-контролери ефективніші за PWM завдяки точнішому відстеженню точки максимальної потужності, особливо за змінної освітленості.

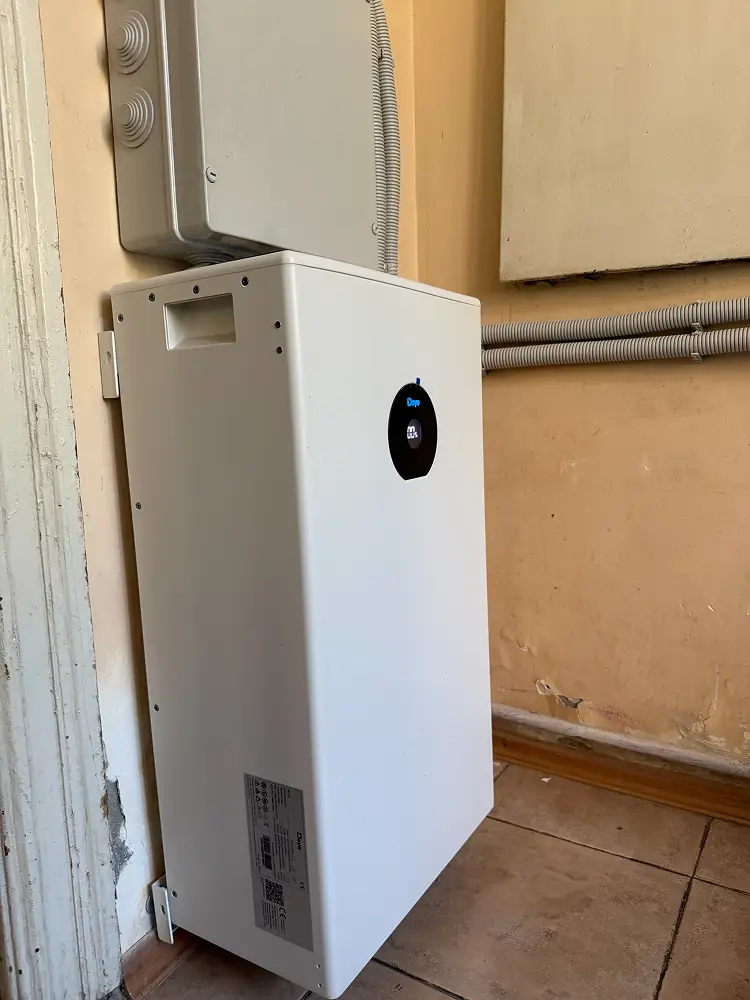

3. Підключення до акумуляторів — з дотриманням полярності та захистом запобіжником на лінії АКБ.
4. Підключення інвертора до навантаження — вихідні клеми інвертора з’єднуються з розподільним щитком або окремою групою споживачів.
5. Встановлення захисних пристроїв — запобіжники та роз’єднувачі постійного струму на стороні панелей, автоматичні вимикачі та ПЗВ на стороні змінного струму.

Типи інверторів та особливості підключення

• Стрічковий (стрінговий) інвертор — підключається до одного чи кількох рядків панелей через MPPT-входи; оптимальний для об’єктів з рівномірним освітленням усієї площі панелей.
• Гібридний інвертор — поєднує функції мережевого інвертора та контролера заряду акумуляторів, дозволяючи працювати як автономно, так і спільно з мережею.
• Мікроінвертор — встановлюється окремо на кожну панель (або пару панелей), перетворюючи постійний струм на змінний безпосередньо на місці. Така схема мінімізує втрати від часткового затінення окремих панелей, але коштує дорожче в перерахунку на систему загалом.

Схеми для різних типів систем

• Grid-tie (мережева) — панелі підключаються до мережевого інвертора, який синхронізується з частотою та фазою мережі і віддає вироблену енергію в загальну мережу або на поточне споживання об’єкта. Робота можлива тільки за наявності зовнішньої мережі.
• Off-grid (автономна) — панелі через контролер заряду підключаються до акумуляторів, від яких автономний інвертор живить навантаження незалежно від наявності зовнішньої мережі.
• Гібридна — поєднує обидва режими: система може працювати від мережі, від акумуляторів або від панелей одночасно, автоматично перемикаючись між джерелами залежно від умов (наявність мережі, рівень заряду АКБ, поточне вироблення).

Техніка безпеки при роботі з колами постійного струму

Кола сонячних панелей можуть мати напругу постійного струму, що значно перевищує звичні побутові 220В — сумарна напруга кількох панелей, з’єднаних послідовно, нерідко досягає кількох сотень вольт. Робота з такими колами потребує спеціальних навичок і засобів захисту:

• Ніколи не роз’єднуйте коло під навантаженням без роз’єднувача постійного струму, розрахованого на відповідну напругу.
• Перевищення максимальної вхідної напруги інвертора може вивести його з ладу і створити пожежонебезпечну ситуацію.
• Використовуйте лише сертифіковані роз’єми та кабелі, розраховані на постійний струм відповідної напруги.
• Для проєктування та монтажу систем середньої та високої потужності рекомендується залучати кваліфікованого фахівця — самостійний розрахунок схеми без належного досвіду підвищує ризик помилок із серйозними наслідками.

Типові помилки монтажу

• Переплутана полярність при з’єднанні панелей або підключенні до контролера/інвертора.
• Перевищення допустимої вхідної напруги інвертора — особливо актуально за низьких температур, коли напруга панелей зростає.
• Невідповідність перерізу кабелю розрахунковому струму кола.
• Відсутність роз’єднувача постійного струму, що ускладнює безпечне обслуговування системи.
• Змішування панелей різних моделей або з різним ступенем затінення в одному рядку без урахування впливу на загальне вироблення кола.

Часті запитання

Чи можна підключати панелі різної потужності в один рядок? Технічно можливо, але при послідовному з’єднанні струм рядка обмежується панеллю з найменшим струмом, що знижує загальну ефективність. Рекомендується використовувати панелі однієї моделі в рамках одного рядка.

Що станеться, якщо перевищити максимальну вхідну напругу інвертора? Це може призвести до пошкодження інвертора і створити ризик займання — важливо завжди враховувати зростання напруги панелей за низьких температур при розрахунку довжини рядка.

Чи потрібен контролер заряду, якщо система працює без акумуляторів (grid-tie)? Ні, у мережевих системах без накопичувачів енергії контролер заряду не потрібен — панелі підключаються напряму до мережевого інвертора.

Чим відрізняється MPPT-контролер від PWM? MPPT-контролер відстежує точку максимальної потужності панелі і перетворює надлишкову напругу на додатковий струм, що дає вищу ефективність порівняно з PWM-контролером, особливо за змінної освітленості та температури.
