Схема солнечной электростанции представляет собой визуальное описание и распределение основных компонентов системы, предназначенных для преобразования солнечной энергии в электрическую. Вот основные схемы, которые часто используют в солнечной электрогенерации:

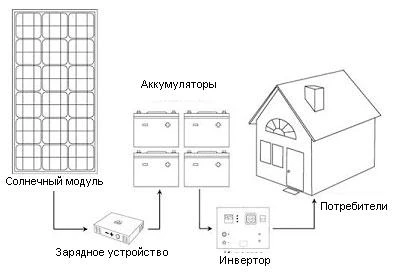

В данном случае автономным объектом выступает дом или бизнес (ферма, магазин, заправка, шиномонтаж и др.), который не подключён к системе центрального электроснабжения. В таком случае солнечные батареи выступают единственным источником электроэнергии. Схема для автономного объекта с использованием солнечных батарей и аккумуляторов включает в себя следующие основные компоненты.:
Эта схема позволяет создать автономную электросистему, где солнечные батареи являются основным источником энергии, а аккумуляторы обеспечивают хранение и стабильность электроснабжения в любое время суток.
В данном случае автономным объектом выступает дом или бизнес (ферма, магазин, заправка, шиномонтаж и др.), который не подключён к системе центрального электроснабжения. Генерация происходит за счет СЕС в ясные дни. А при отсутствии солнечного излучения и полной разрядки аккумуляторов питание подается от резервного генератора.
В таком случае солнечные батареи выступают не единственным источником электроэнергии, дополнительная генерация производится за счет дизельного (или бензинового) генератора. При такой схеме достигается полная бесперебойность генерации и потребления электроэнергии, полная автономия и независимость.

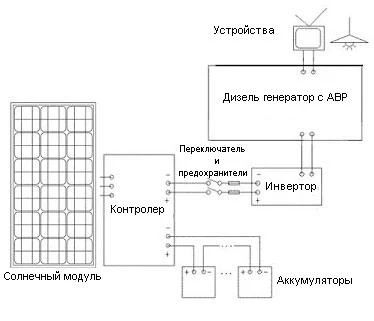

Схема работы СЭС с использованием солнечных батарей, аккумуляторов и дизельного (или бензинового) генератора включает в себя следующие основные компоненты и принципы работы:
Эта схема обеспечивает непрерывное и надежное электроснабжение для автономного объекта, даже в условиях недостатка солнечного света или разряда аккумуляторов, за счет использования дизельного (или бензинового) генератора в качестве резервного источника энергии.

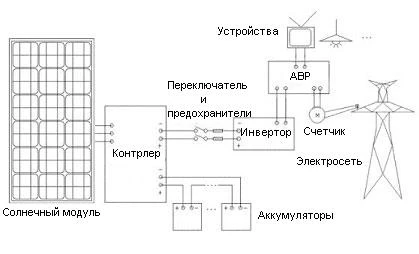

Эта схема применяется в тех случаях, когда необходимо обеспечить непрерывное электроснабжение с использованием солнечной энергии в комбинации с основной электрической сетью. Основывается на подаче энергии как от солнечных батарей, так и от основной сети в зависимости от условий и потребностей. Вот основные компоненты и принципы работы этой схемы:
Эта схема работы солнечной электростанции обеспечивает непрерывное электроснабжение. Оптимальное использование солнечной энергии и возможность экономии на счетах за электроэнергию. Используйте солнечные батареи и аккумуляторы в сочетании с основной электрической сетью.
Такую схему используют для снижения расходов на электроэнергию в периоды, когда солнечная энергия доступна, владельцы домов и бизнесов могут использовать солнечные батареи для генерации электричества.
Продажа всей произведенной энергии осуществляется по специальному высокому тарифу через счетчик в общую электрическую сеть. Вам предоставляется возможность использовать электроэнергию из общей сети по стандартному тарифу. Оплата за потребленную электроэнергию производится в конце месяца тем лицом, которое потребило больше — либо вы по стандартному тарифу, либо электрокомпания (Облэнерго), которая приобрела у вас электроэнергию по высокому тарифу. Практика показывает, что зачастую оплату производит электрокомпания (Облэнерго). Продажа солнечной энергии от панелей на вашем доме станет дополнительным источником дохода. Украина в настоящее время особенно нуждается в разнообразии источников энергии, и даже одна солнечная панель на вашем доме приблизит страну к энергетической независимости. Более подробную информацию можно найти в разделе «Зеленый тариф».
Схема работы СЭС + параллельно с основной электрической сетью без использования аккумуляторов включает в себя следующие основные компоненты и принципы работы:
Эта схема обеспечивает использование солнечной энергии для питания электрических устройств и приборов при наличии солнечного света, а также автоматически переключается на основную электрическую сеть в случае отсутствия солнечной энергии или недостаточной ее производительности. Это позволяет сэкономить на счетах за электроэнергию и уменьшить нагрузку на основную электрическую сеть.
