Схема роботи сонячної електростанції

Схема сонячної електростанції є візуальним описом і розподілом основних компонентів системи, призначених для перетворення сонячної енергії в електричну. Ось основні схеми, які часто використовують у сонячній електрогенерації:

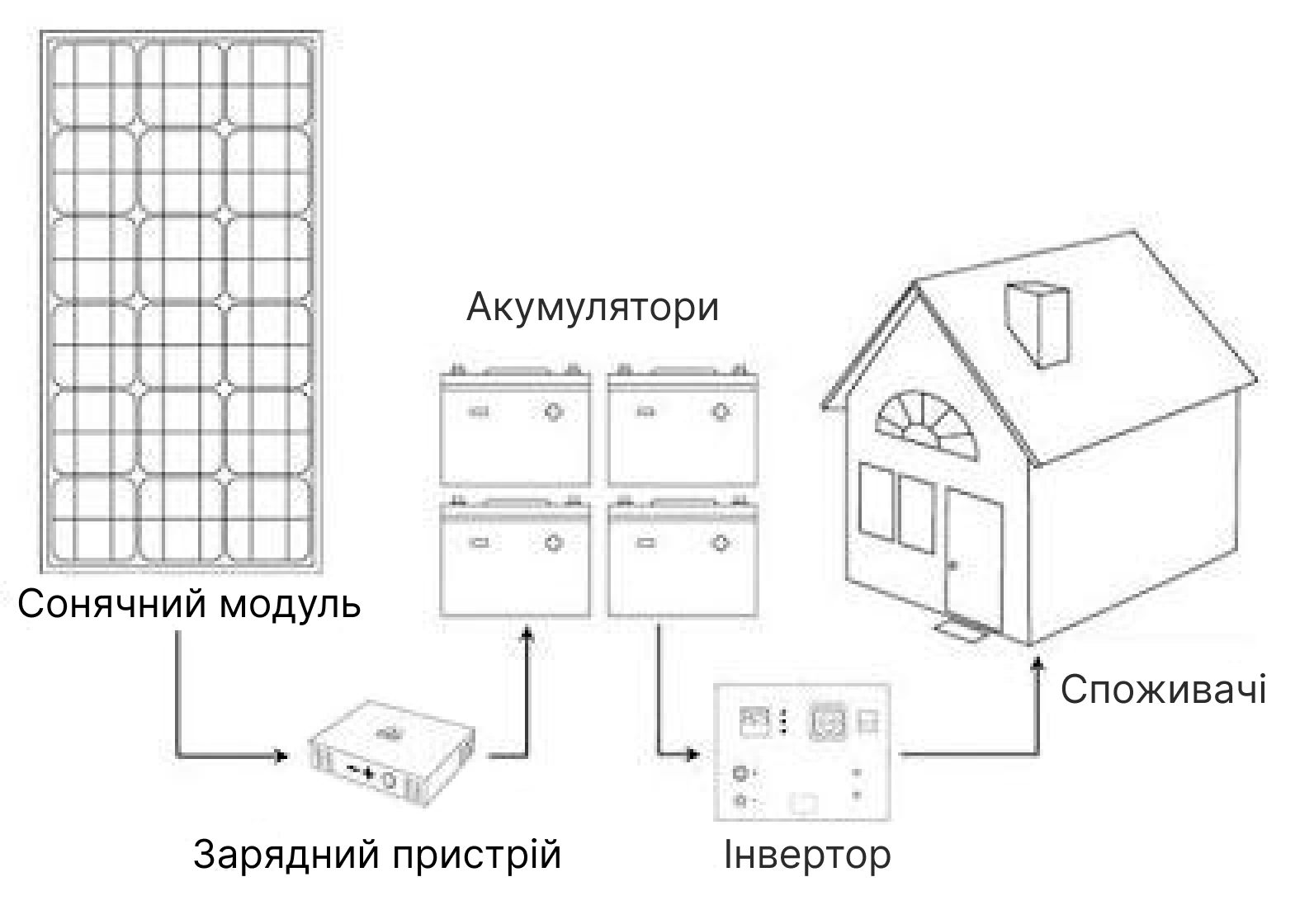

1.Схема роботи СЕС для автономного об’єкта

У даному випадку автономним об’єктом виступає будинок чи бізнес (ферма, магазин, заправка, шиномонтаж та ін.), який не підключений до системи центрального електропостачання. У такому разі сонячні батареї є єдиним джерелом електроенергії. Схема для автономного об’єкта з використанням сонячних батарей та акумуляторів включає наступні основні компоненти:

1. Сонячні панелі. Встановлені на даху або у відкритих просторах, сонячні панелі перетворять сонячне світло на електричну енергію.
2. Зарядний контролер. Цей компонент контролює заряд акумуляторів, регулюючи напругу та струм, що надходить від сонячних панелей.
3. Акумулятори. Використовуються для зберігання надлишкової енергії, виробленої сонячними панелями протягом дня, щоб вона могла бути використана в періоди низької сонячної активності або вночі.
4. Інвертор. Перетворює постійний струм, що надходить від акумуляторів, на змінний струм, який може бути використаний для живлення електричних пристроїв і приладів у будинку або бізнесі.
5. Електричні з’єднання. Провід та роз’єм з’єднують усі компоненти системи, забезпечуючи передачу електричного струму від сонячних панелей до акумуляторів, а потім до інвертора та навантажень.
6. Навантаження. Це електричні пристрої та пристрої, які споживають енергію, такі як освітлення, побутові прилади, комп’ютери та інші пристрої в будинку чи бізнесі.

Ця схема дозволяє створити автономну електросистему, де сонячні батареї є основним джерелом енергії, а акумулятори забезпечують зберігання та стабільність електропостачання в будь-який час.

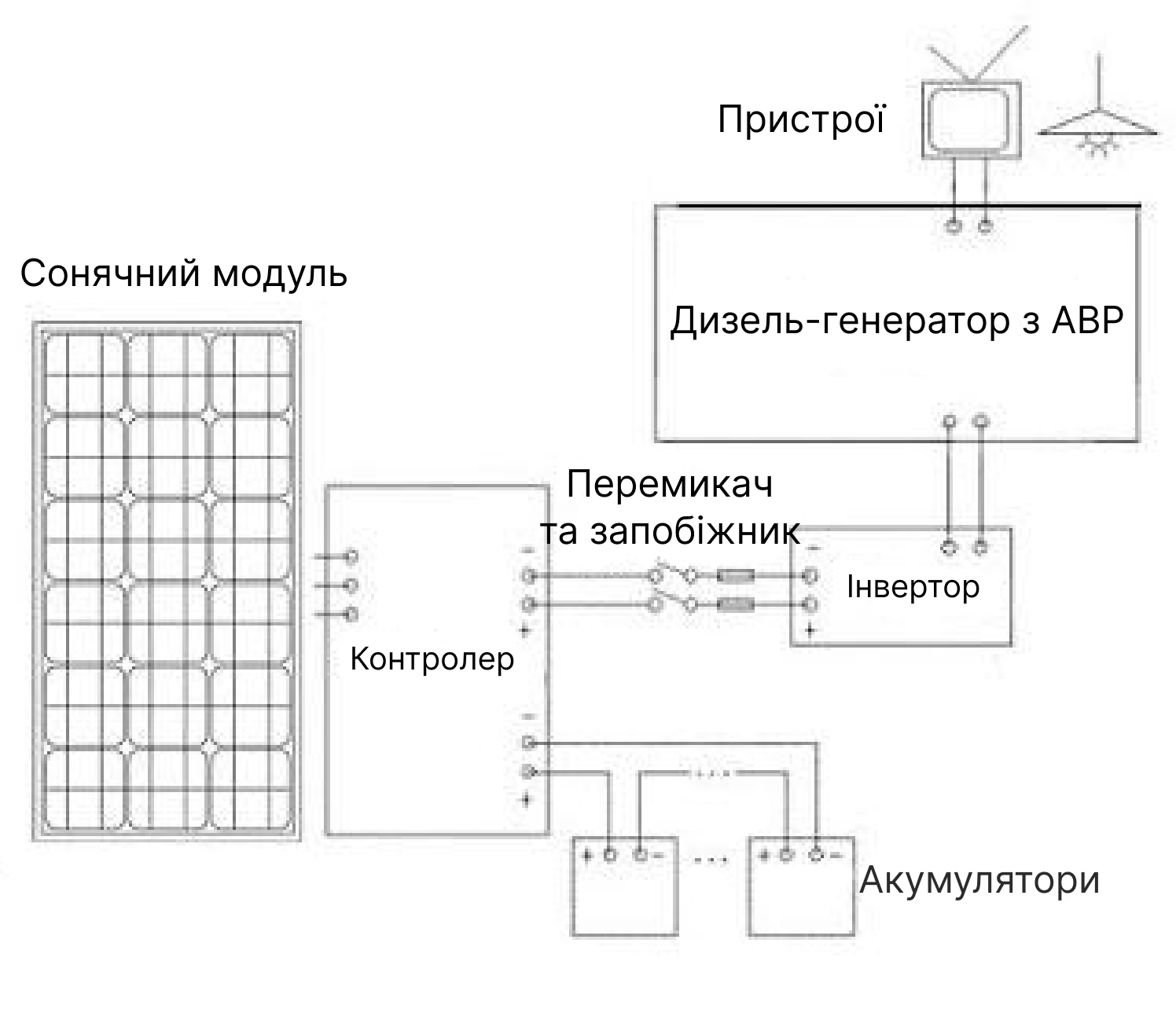

2. Схема роботи сонячної електростанції (СЕС) для автономного об’єкта + дизельний (бензиновий) генератор

У цьому разі автономним об’єктом виступає будинок чи бізнес (ферма, магазин, заправка, шиномонтаж та інших.), який не підключений до системи центрального електропостачання. Генерація відбувається за рахунок СЕС у сонячні дні. А за відсутності сонячного випромінювання і повної розрядки акумуляторів електроенергія для живлення подається від резервного генератора.

У цьому випадку сонячні батареї виступають не єдиним джерелом електроенергії, додаткова генерація здійснюється за допомогою дизельного (чи бензинового) генератора. За такої схеми досягається повна безперебійність генерації та споживання електроенергії, повна автономія та незалежність.

Схема роботи СЕС з використанням сонячних батарей, акумуляторів та дизельного (або бензинового) генератора включає наступні основні компоненти та принципи роботи:

1. Сонячні панелі. Сонячні панелі встановлюються на даху або у відкритих просторах для перетворення сонячного світла на електричну енергію протягом дня.
2. Зарядний контролер. Цей компонент контролює заряд акумуляторів, регулюючи напругу та струм, що надходить від сонячних панелей, щоб забезпечити їх оптимальну зарядку.
3. Акумулятори. Акумулятори використовуються для зберігання надлишкової енергії, виробленої сонячними панелями протягом дня, щоб вона могла бути використана в періоди низької сонячної активності або вночі.
4. Інвертор. Інвертор перетворює постійний струм, що надходить від акумуляторів, змінний струм, який може бути використаний для живлення електричних пристроїв і приладів.
5. Дизельний (бензиновий) генератор. Генератор використовується як резервне джерело енергії у разі відсутності сонячного світла та розряду акумуляторів. Він автоматично вмикається, коли рівень заряду акумуляторів опускається нижче за певний рівень.
6. Керуюча система. Керуюча система автоматично перемикає джерело живлення із сонячної енергії на генератор, коли це необхідно, та назад, коли сонячна енергія знову доступна.

Ця схема забезпечує безперервне та надійне електропостачання для автономного об’єкта, навіть в умовах нестачі сонячного світла або розряду акумуляторів, за рахунок використання дизельного (або бензинового) генератора як резервне джерело енергії.

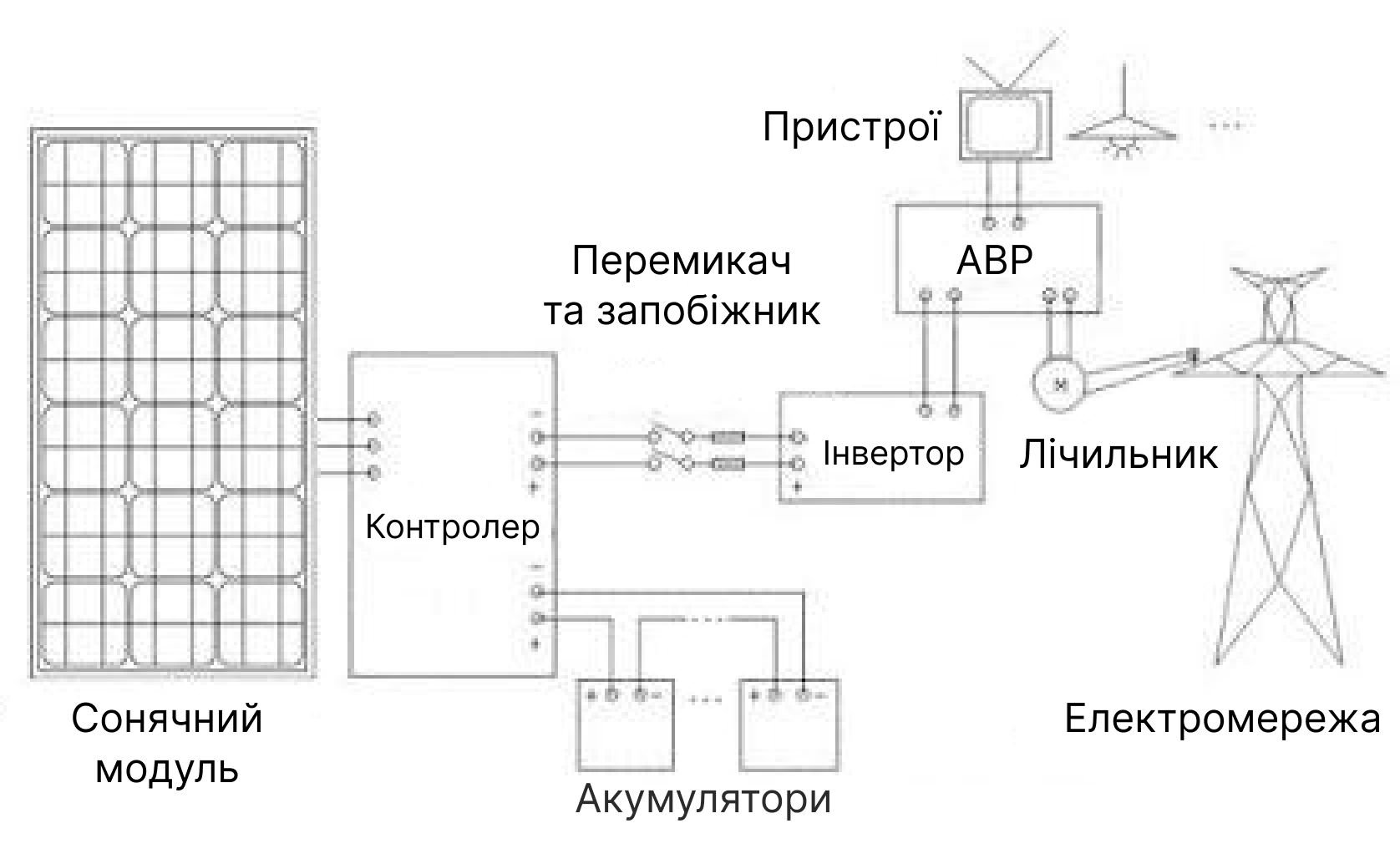

3. Схема роботи сонячної електростанції (СЕС) паралельно з електричною мережею

Ця схема застосовується у тих випадках, коли необхідно забезпечити безперервне електропостачання з використанням сонячної енергії у комбінації з основною електричною мережею. Грунтується на подачі енергії як від сонячних батарей, так і від основної мережі залежно від умов та потреб. Ось основні компоненти та принципи роботи цієї схеми:

1. Сонячні панелі. Сонячні панелі встановлені на даху або у відкритих просторах і перетворюють сонячну енергію на електричну.
2. Зарядний контролер. Зарядний контролер регулює заряд акумуляторів, контролюючи напругу та струм, що надходять від сонячних панелей, та заряджаючи акумулятори за наявності надлишкової енергії.
3. Акумулятори. Акумулятори використовуються для зберігання надлишкової сонячної енергії, яка може бути використана в періоди низької сонячної активності або вночі.
4. Інвертор. Інвертор перетворює постійний струм, що надходить від сонячних батарей або акумуляторів, на змінний струм, який може бути використаний для живлення електричних пристроїв і приладів у будинку або бізнесі.
5. Основна електрична мережа. Електрична мережа є основним джерелом енергії та використовується у разі нестачі енергії від сонячних батарей або акумуляторів.
6. Керуюча система. Керуюча система автоматично перемикає джерело живлення із сонячних батарей або акумуляторів на основну електричну мережу, коли це необхідно, і назад, коли сонячна енергія знову доступна або коли потрібна додаткова потужність.

Ця схема роботи сонячної електростанції забезпечує безперервне електропостачання. Оптимальне використання сонячної енергії та можливість економії на рахунках за електроенергію. Використовуйте сонячні батареї та акумулятори разом із основною електричною мережею.

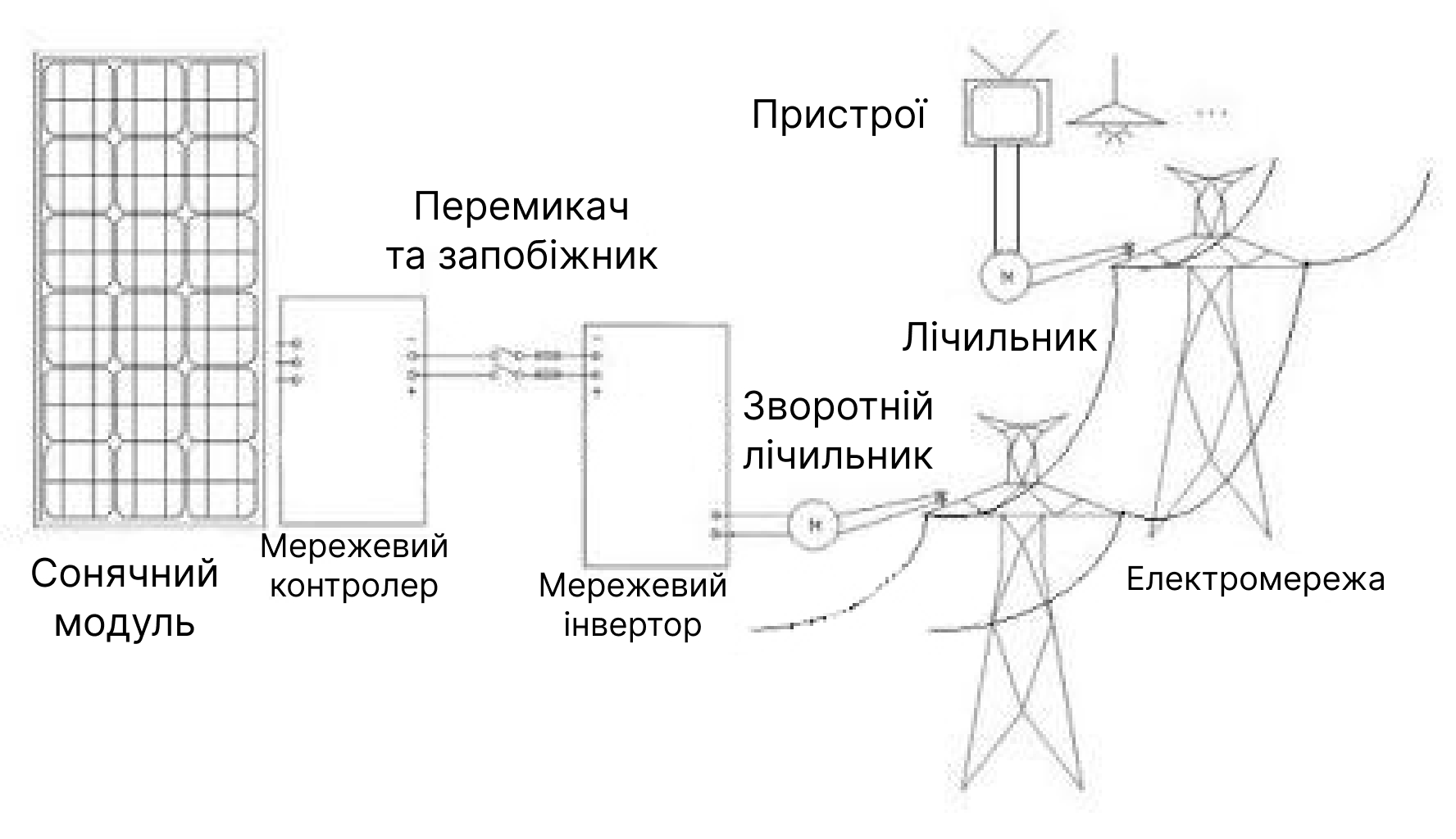

4. Схема роботи сонячної електростанції (СЕС) паралельно з основною електричною мережею без використання акумуляторів

Таку схему використовують для зниження витрат на електроенергію в періоди, коли доступна сонячна енергія, власники будинків і бізнесів можуть використовувати сонячні батареї для генерації електрики.

Продаж усієї виробленої енергії здійснюється за спеціальним високим тарифом через лічильник у загальну електричну мережу. Вам надається можливість використовувати електроенергію із загальної мережі за стандартним тарифом. Оплата за спожиту електроенергію здійснюється наприкінці місяця тією особою, яка спожила більше – або ви за стандартним тарифом, або електрокомпанія (Обленерго), яка придбала у вас електроенергію за високим тарифом. Практика показує, що найчастіше оплату проводить електрокомпанія (Обленерго). Продаж сонячної енергії від панелей на вашому будинку стане додатковим джерелом прибутку. Україна зараз особливо потребує різноманітності джерел енергії, і навіть одна сонячна панель на вашому будинку наблизить країну до енергетичної незалежності. Докладнішу інформацію можна знайти у розділі “Зелений тариф”.

Схема роботи СЕС + паралельно з основною електричною мережею без використання акумуляторів включає наступні основні компоненти та принципи роботи:

1. Сонячні панелі. Сонячні панелі встановлені на даху або у відкритих просторах і перетворюють сонячну енергію на електричну.
2. Інвертор. Інвертор перетворює постійний струм, який виробляють сонячні батареї, на змінний струм, який може бути використаний для живлення електричних пристроїв та приладів у будинку чи бізнесі.
3. Електрична мережа. Електрична мережа є основним джерелом енергії та використовується для безпосереднього живлення електричних пристроїв та приладів у будинку чи бізнесі, коли сонячна енергія недоступна або її виробництво недостатньо.
4. Керуюча система. Керуюча система автоматично перемикає джерело живлення із сонячних батарей на основну електричну мережу, коли це необхідно, і назад, коли сонячна енергія знову доступна або коли потрібна додаткова потужність.

Ця схема забезпечує використання сонячної енергії для живлення електричних пристроїв та приладів за наявності сонячного світла, а також автоматично перемикається на основну електричну мережу у разі відсутності сонячної енергії або її недостатньої продуктивності. Це дозволяє заощадити на рахунках за електроенергію та зменшити навантаження на основну електричну мережу.
